荣启液压自动风门ZMK127远程控制系统技术要求

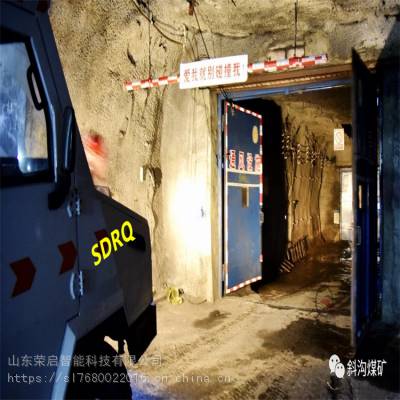

1.液压自动风门结构组成

液压自动风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、等组成。门框采用钢制型材HJ而成；门扇采用钢制型材做骨架；门扇与连杆连接，使得风门能可靠关闭。 一套为两道风门。

2.控制系统：

3、一套电控箱、一台液压泵站，两套液压缸传动机构，两套声光BB装置，四对红外传感器，两套开停传感器组成。

4、技术要求：

本风门具备手动，自动模式。

开门信号采用红外传感器方式，红外传感器安装在风门两测巷道上，当行人或胶轮车到风门时，触发红外感应信号，则风门开启，通过后延时自动关闭风门。

当车辆或行人到达风门红外传感器时，触发红外传感器感应信号，其信号经PLC处理后输出，直接控制风门驱动系统开启风门；风门声光BB器绿色指示灯亮，YY提示“开门请注意，离开请关门”同时B门红色指示灯亮，YY提示“对面风门已开，请稍后”，此时，车辆或行人可ZQ通过风门。通过风门红外对射时，延时一定时间风门自动关闭。

BX在门体两侧安装醒目的停车指示标记，在门扇完全开启前，车辆不得超过停车线。

风门自动系统具有多重保护机制，有比较高的ZQ、稳定性。首先，防夹功能是将红外传感器安装在每道门的两侧，如关门时有车辆通过可立即开门，避免车辆碰撞门扇，出现事故。其次，风门的开关是通过液压泵站，液压油缸驱动开关门，具有闭锁功能。

停电时，电控装置的电磁阀断电，可通过手动按钮通过气气缸将风门打开；当停电和停气（风）现象同时发生时时，可通过打开油缸进行卸压，可以人力进行开关风门。

风门远程控制系统技术要求

2.1参考型号： KXJ127  KXB12  GUC12   GUH8F

2.2系统组成：矿用隔爆兼本质ZQ型风门电控箱KXJ127、矿用隔爆兼本安型YYBB器KXB12、矿用本安型位置传感器GUC12、矿用隔爆按钮LA53-1H、矿用本质ZQ型红外GQGUH8S、矿用本质ZQ型红外发射器GUH8F、矿用本安型电磁器KDF12、气动执行机构、矿用电缆、矿用光纤等组成；

2.3矿用隔爆兼本质ZQ型风门电控箱箱体内有带文本显示和按键的PLC，能够显示和设置参数，例如设置启闭时间及电磁阀吸合时间等参数，矿方根据实际需要，方便参数修改。

2.5箱体电气保护功能：具有过载、短路、断相、欠压、过压、漏电保护和漏电闭锁等功能，并且具有软硬件能够自检功能，便于系统升级和维护；

2.6闭锁方式：系统具YJ械闭锁和电路闭锁双重闭锁，控制主机的PLC中含有闭锁程序，确保两道风门不能同时打开，防止FL短路。

2.7停电时，通过手动卸荷，可以人力进行开关风门。

2.8控制系统具有状态监测功能，能够对风门的运行状态做出时时检测。

2.9防夹功能：红外发射器与红外GQ安装在每道门的两侧，关门过程中遇到行人、行车时输出防夹信号，风门自动打开，避免车辆碰撞门扇和挤压事故发生。

2.10控制系统具有位置检测功能、防夹车功能、防夹人功能、声光、YY信号等提示功能；当车辆停车及所在位置符合要求时，红绿色通行信号灯转换，车辆通行完毕后，风门自动关闭。

2.11控制系统具有声光BB功能，当风门处于就地自动控制时，矿用YYBB提示YY：“风门运行正常，请您通行！”；当风门处于远程控制模式时，矿用YYBB提示YY：“风门远程控制，请远离风门！”

2.12控制系统配置两台矿用防爆SX仪，通过防爆SX仪对风门前方区域进行实时监控。

2.13控制系统具有“本地自动模式”、“远程手动模式”两种工作模式组成，各个工作模式之间可进行ZY切换。
