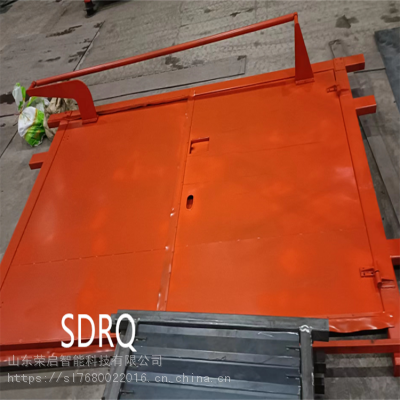

荣启矿用无压风门 无压平衡风门同时推动方可开启

   无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg一25kg之间）从而***了风门打开时省力、方便灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即0、F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。

开启风门力量小

无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扁风门异向开闭，此时释放了压力，J易开闭，开闭风门的力量与风压大小及风量方向无关；而老式风门门扇笨重，在巷道负压较大的情况下很难开启，需要

2、3人同时推动方可开启。

3·2不需设置反向风门

每套无压风门有两组风门组成，双向隔风，无须再设反向风门；老式风门由于受巷道负压的影响，BX安设反风门，以便在FL倒向时使用，每组有正反两扇风门既由两组四扇风门组成。

3．3漏风量J小

无压风门的门框与门扇、门扇中缝、门扇与巷道底平面之间均采取双面胶条密封，因此漏风量很小。而老式风门有时为了减少开启压力，会在风门上方安设小风门这样增加了风门的漏风量。无压风门在重锤的作用下，两风门之间可实现相互闭锁，不会出现风门不能关闭或关闭不严现象而造成FL短路的问题

(1)光控感测器(2 个) : 分 别位于 风门的 两侧。应 安装在平时无光照射 处，2 个感测器作用相同，当用矿灯或其他光源照射 后感测器动作 ，控制风门的启闭。

(2)门磁感测器(2 个) : 分 别位于 风门的 完全开启处或完全关闭处，用于检测风门开启和关闭是否到位。两感测器的作用不同，当风门完全关闭时门磁感测器 A 动作 ，关门过程结束; 当风门完全开启时门磁感测器 B 动作 ，开门过程结束。2 个感测器位置不能 接反，并且感测器的 安装位置BXJQ、到位。

(3)电磁阀(2 个) : 分 别用于控制风门开启和关闭。当关门时电磁阀 1 开启，电磁阀 2 关闭; 反之，当开门时电磁阀 2 开启，电磁阀 1 关闭。2 个电磁阀位置不能 接反。

(4)手动开关(2 个) ( 可选) : 分 别位于 风门的两侧。两开关BX为常开按钮，并联安装，用于直接控制风门的 开启与关闭。

(5)门吸(1 个) : 当风门 A 开启时，风门 B 门吸吸合; 当风门 B 开启时，风门 A 门吸吸合，防止一扇门开启时，另一扇门被人为强行打开，造成风路直通。

(6)音箱(1 个) : 用于YY输出 。音量可通过控制板上的 电位器调节。
